第十二章 特殊条件下的巷道施工
目 录
- 软岩巷道施工
- 煤与瓦斯突出巷道施工
- 巷道的维护与修复
第一节 软岩巷道施工

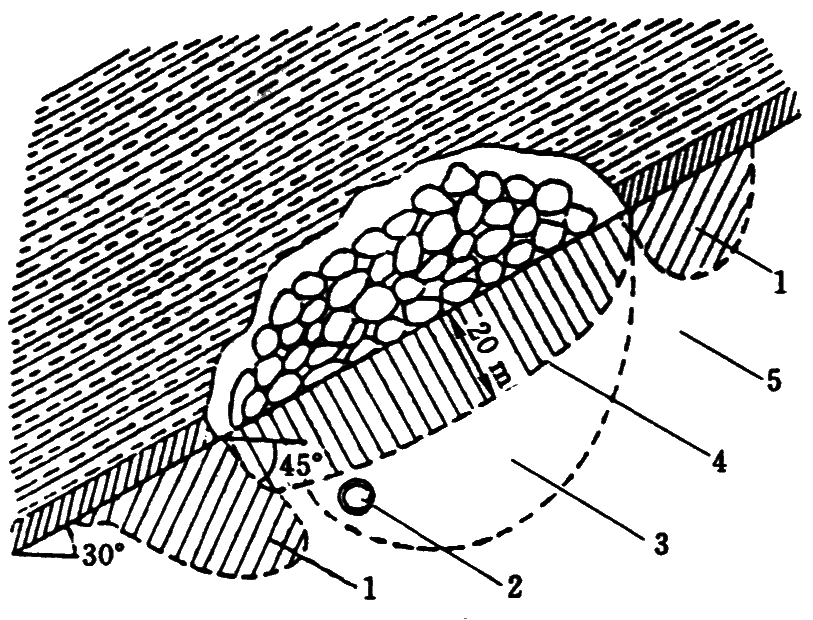

1—固定支承压力影响区；2—煤层底板岩石巷道；
3—应力降低区；4—移动支承压力有害影响区；5—原岩应力区

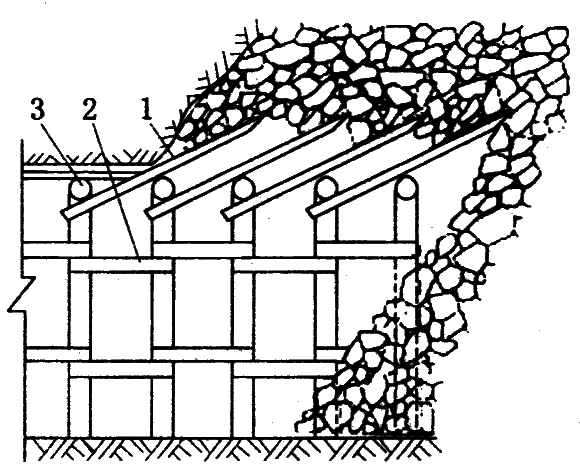

1—撞楔；2—连杆；3—支架

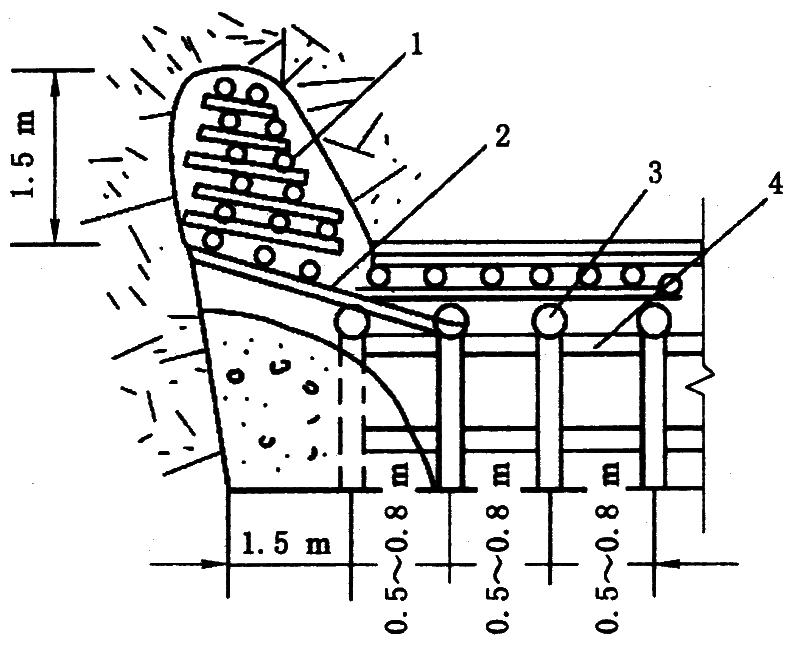

1—木垛；2—穿梁；3—支架；4—连杆

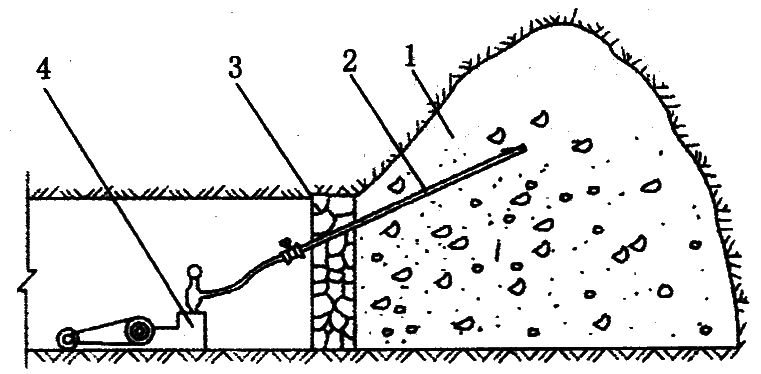

1—水泥砂浆；2—注浆管；3—砌墙；4—注浆泵

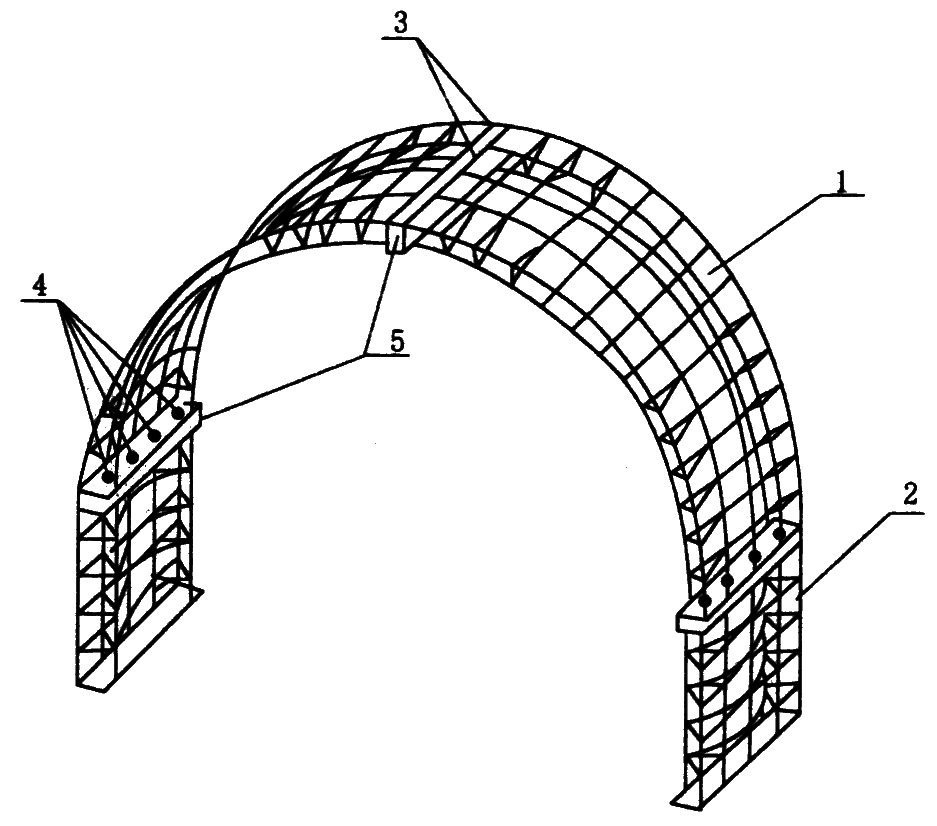

1—弧板型网壳构件；2—平板型网壳构件；3—连接板；4—螺栓；5—木垫板

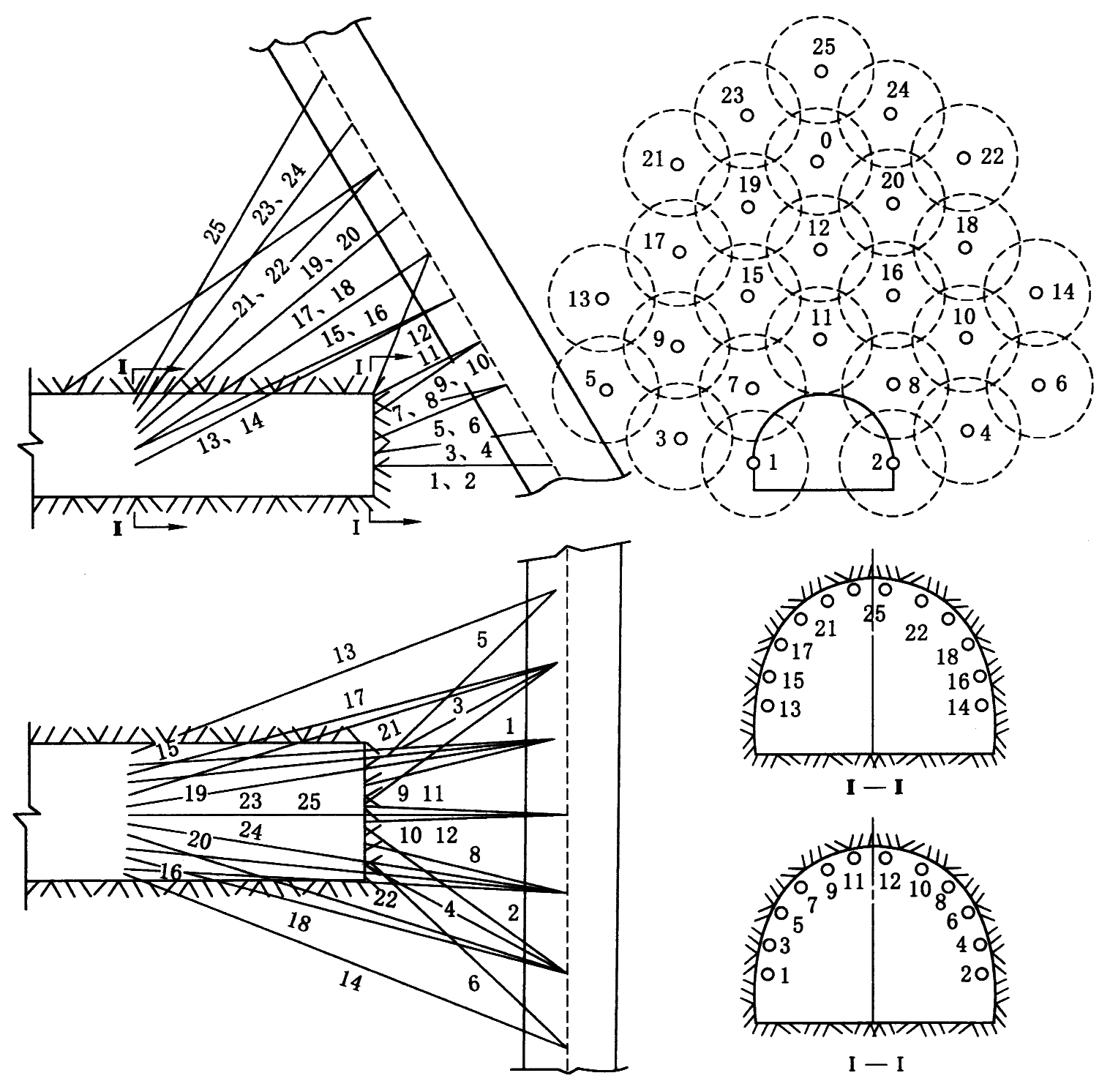

0号孔—测压孔；1~25号孔—排放瓦斯孔

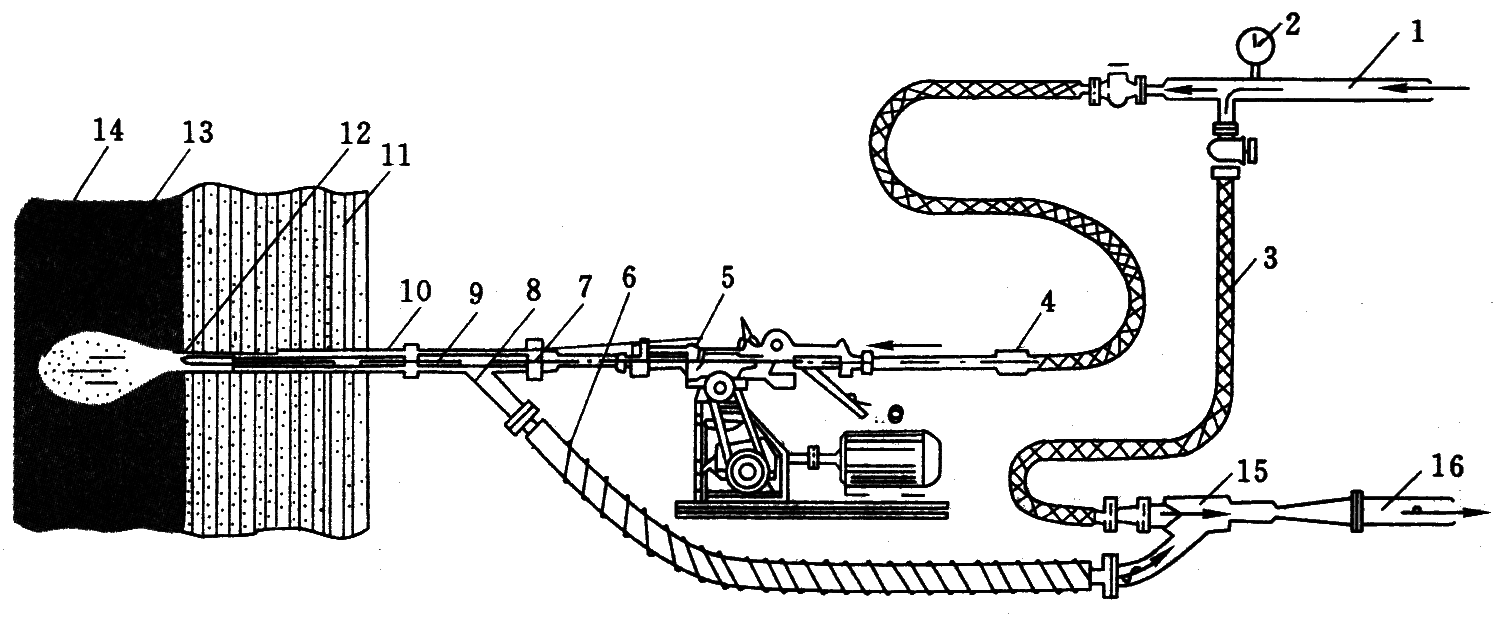

1—高压供水管；2—压力表；3—胶管；4—尾水管接头；5—钻机；6—排煤胶管；7—安全密封卡头；
8—三通；9—钻杆；10—套管；11—安全岩柱；12—逆止钻头；13—冲孔；14—煤层；15—射流泵；16—输煤管

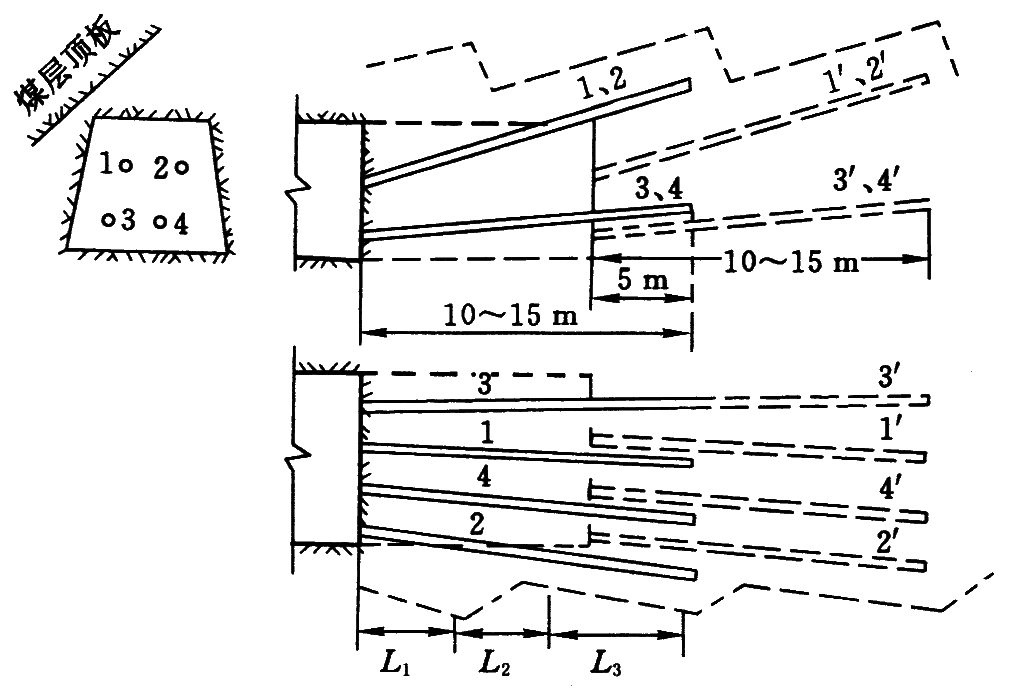

L1—卸压带；L2—集中应力带；L3—常压带

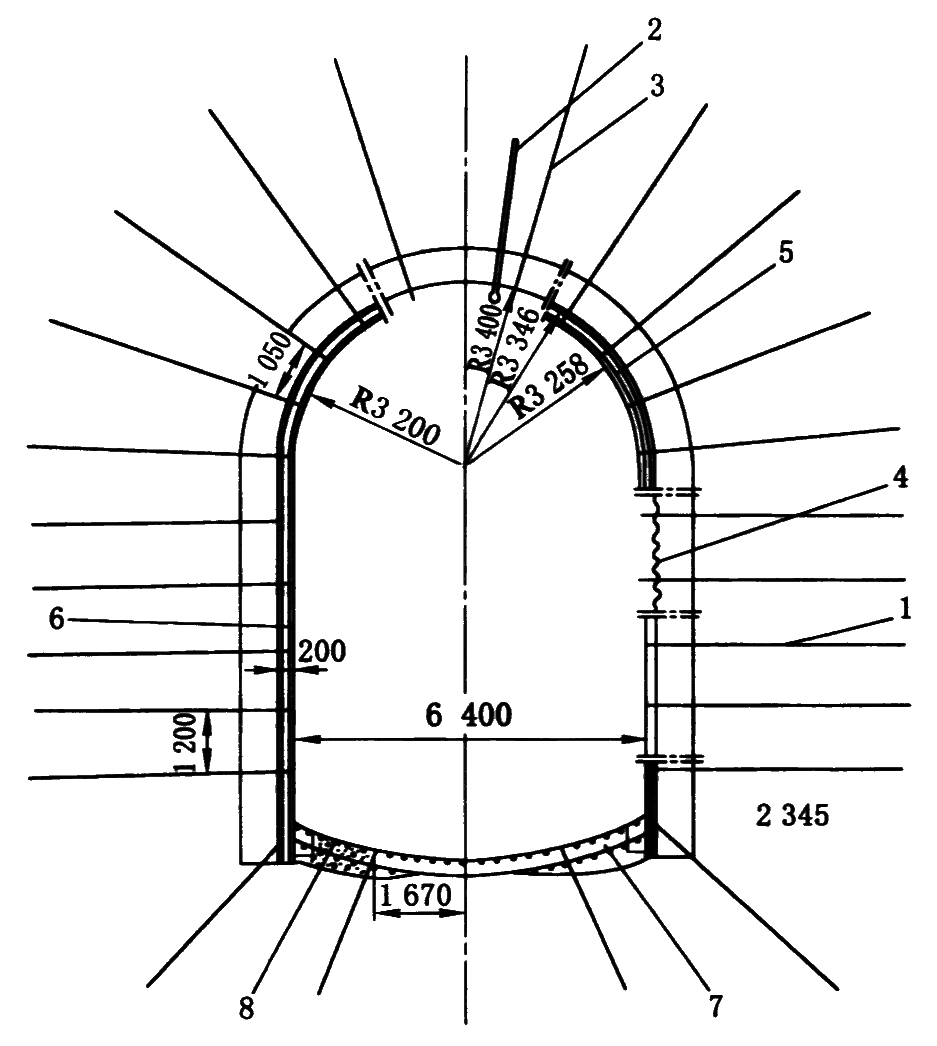

1—安装Φ25、长5.0m的锚杆(墙部）；2—拱顶壁后注浆；3—安装拱部锚杆；4—开帮凿毛；
5—焊稳钢骨架及绑扎横向钢筋；6—喷射混凝土；7—开挖底拱、绑扎钢筋；8—浇灌混凝土底拱
