第十一章 井底车场的结构与施工
目 录
- 井底车场的结构与形式
- 井底车场施工组织与硐室施工方法
- 交叉点类型与施工方法
- 煤仓的结构与施工方法
第一节 井底车场的结构与形式

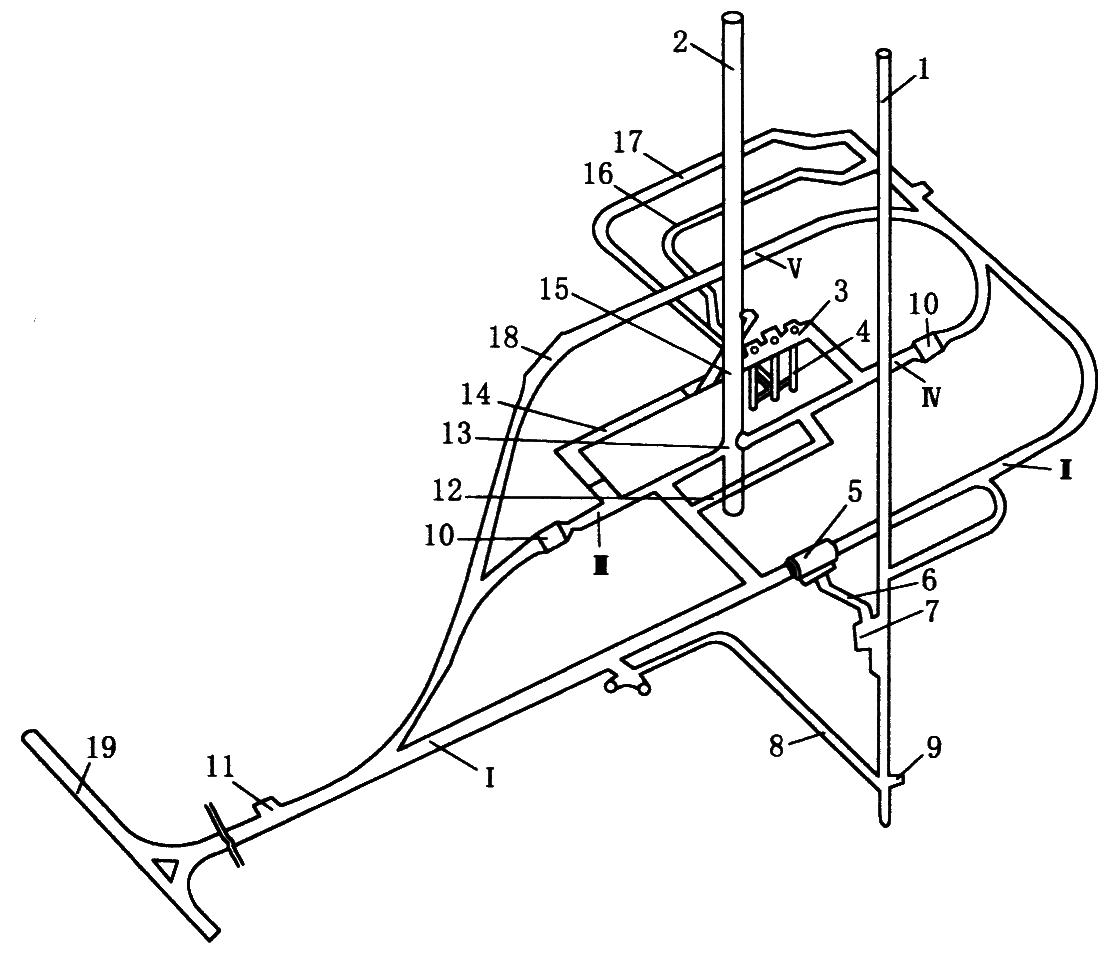

1—主井；2—副井；3—主排水泵房硐室；4—吸水小井；5—翻笼硐室(卸载硐室、胶带机头硐室)；
6—斜煤仓或立式煤仓；7—箕斗装载硐室；8—清理撤煤斜巷；9—主井井底水窝泵房；
10—防火门硐室；11—调度室；12—等候室；13—马头门硐室；14—主变电所硐室；15—管子道；
16—内水仓；17—外水仓：18—机车库及修理间；19—主要运输大巷；
I—主井重车线；II—主井空车线；III—副井重车线：IV—副井空车线；V—绕道(调车路线)

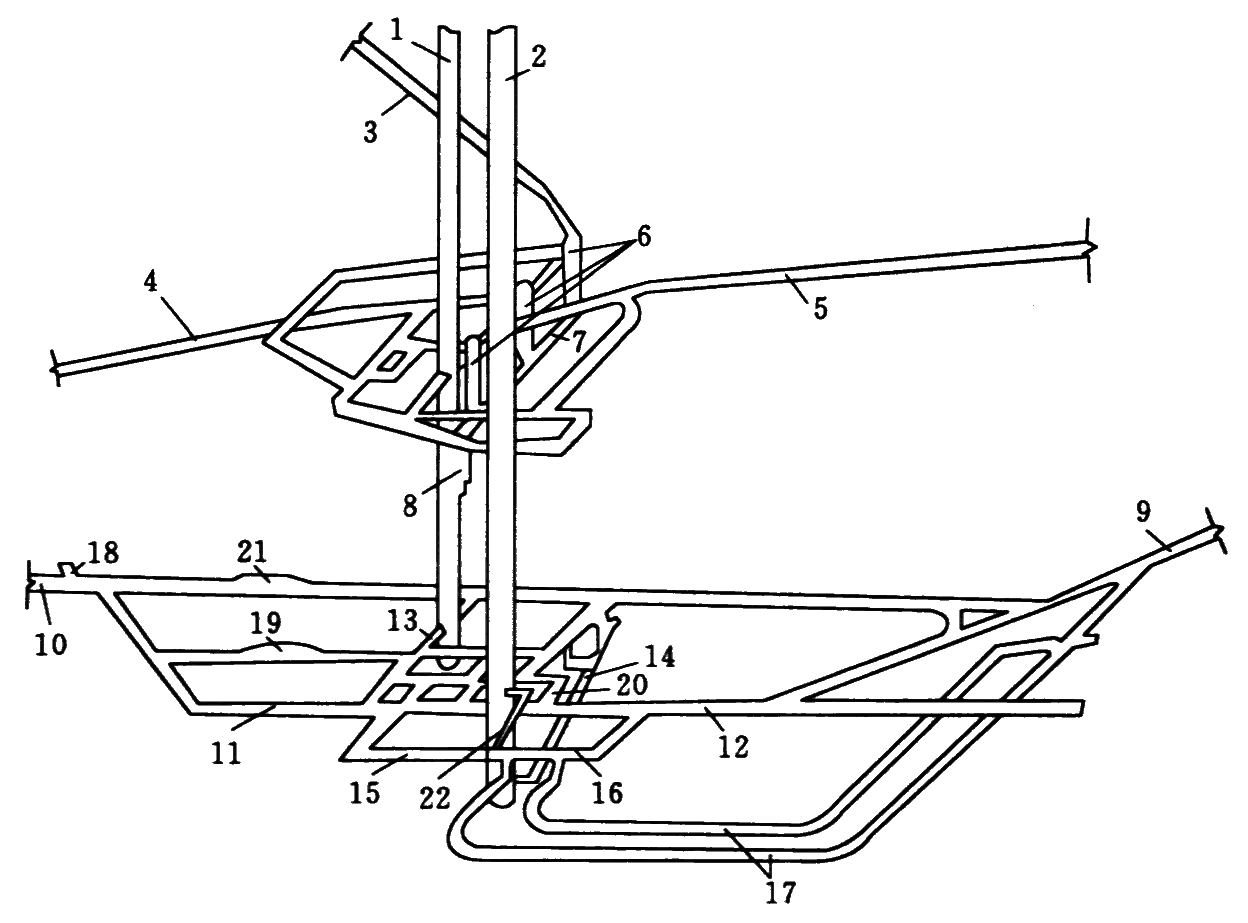

1—主井；2—副井；3，4，5—胶带输送机巷；6—立式圆筒煤仓；7—给煤胶带输送机巷；
8—箕斗装载硐室；9，10—轨道运输大巷；11—副井重车线；12—副井空车线；
13—主井井底清理撤煤硐室；14—副井清理斜巷；15—主变电所硐室；16—主排水泵硐室；
17—内、外水仓：18—调度室；19—机车修理间；20—等候室；21—消防材料库；22—管子道

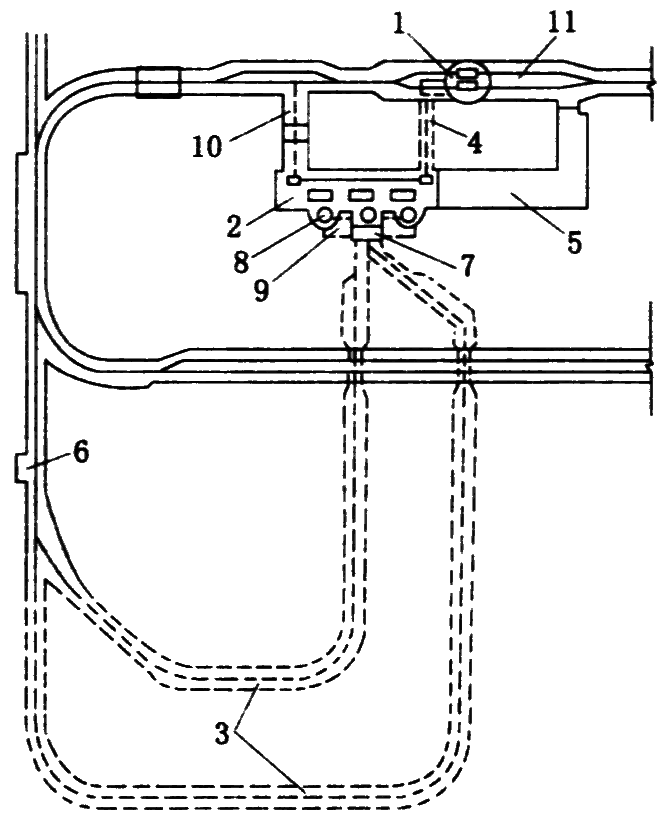

1—副井；2—主排水泵硐室；3—水仓；4—管子道；5—主变电所硐室；
6—清理水仓绞车硐室；7—配水井；8—吸水井；9—配水巷；10—水泵房通道；11—副井马头门

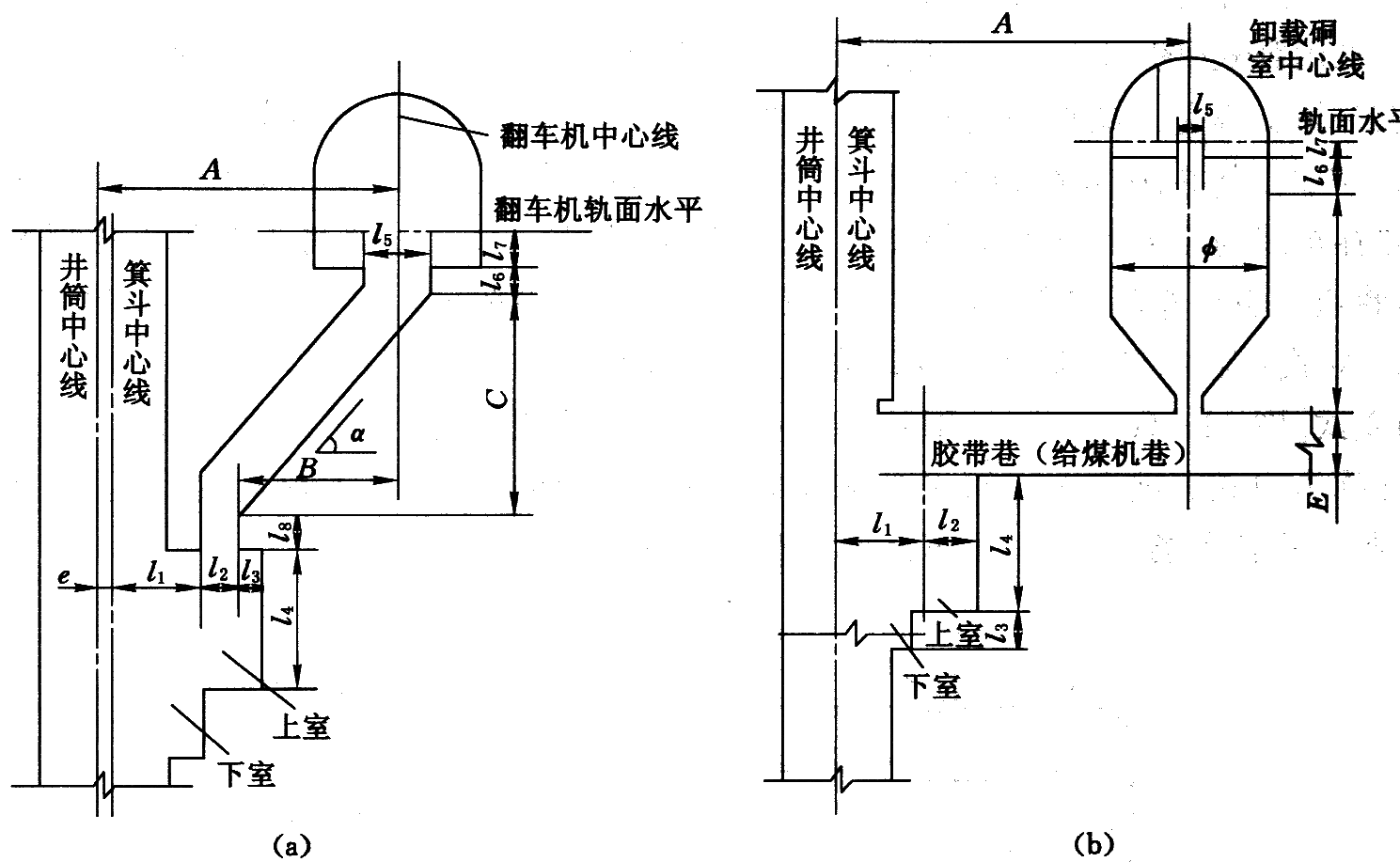

(a) 非计量装载硐室；(b) 计量装载硐室

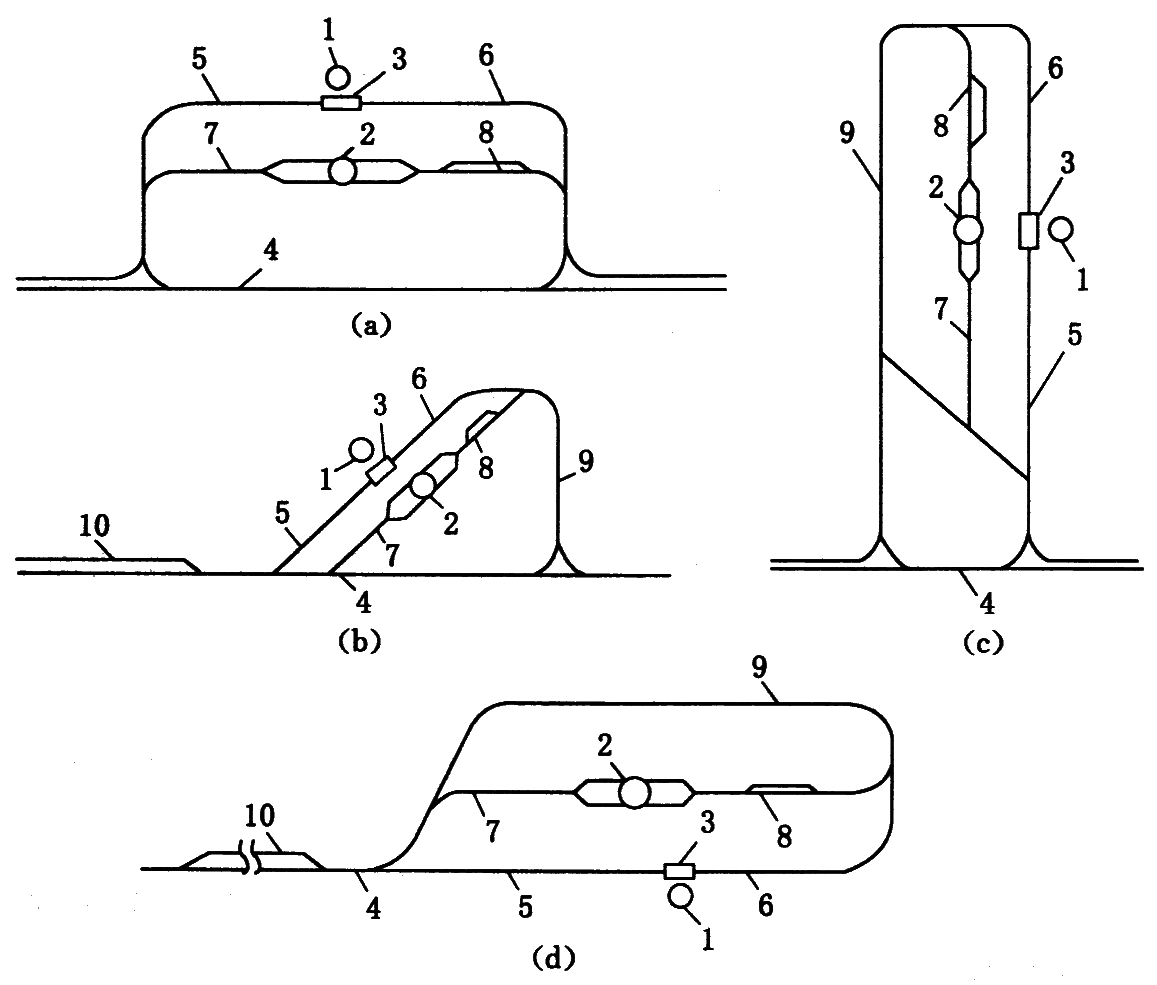

(a) 卧式；(b) 斜式；(c) 立式；(d) 刀式

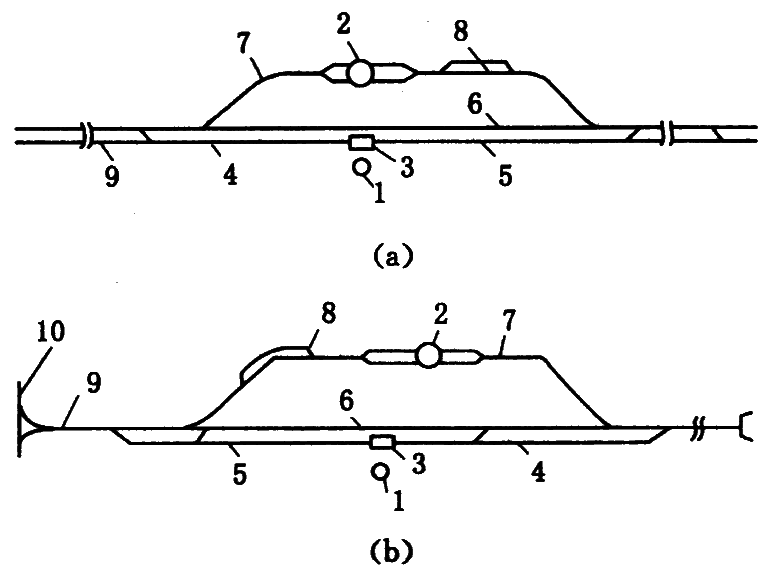

1—主井；2—副井；3—翻车机硐室；4—运输大巷或石门；5—主井重车线；
6—主井空车线；7—副井重车线；8—副井空车线；9—绕道；10—调车线
(a) 卧式；(b) 刀式

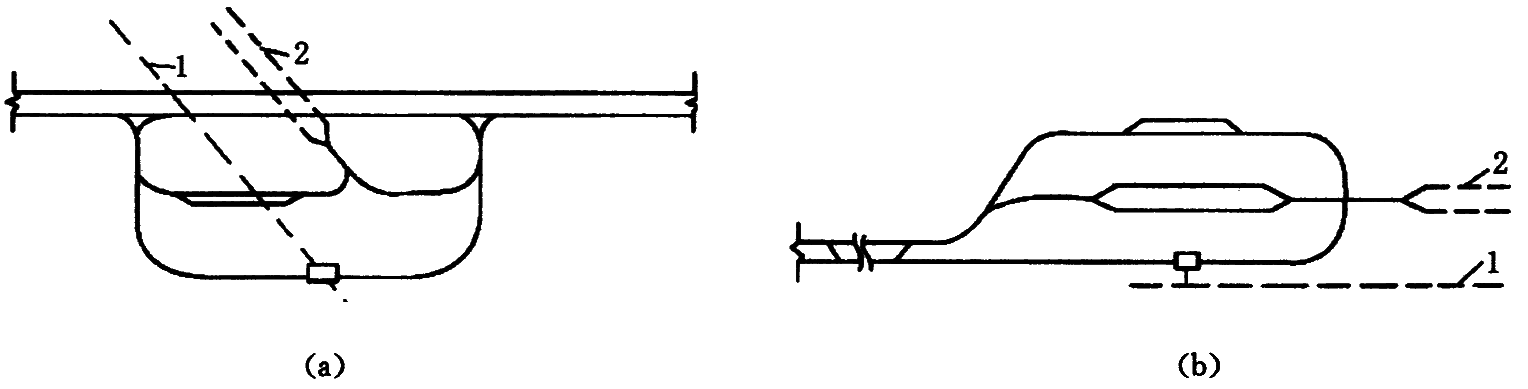

1—主斜井；2—副斜井
(a) 梭式；(b) 尽头式
1—主井；2—副井；3—翻车机硐室；4—主井重车线；5—主井空车线；6—通过线；
7—副井重车线；8—副井空车线；9—运输大巷(或石门)；10—运输大巷

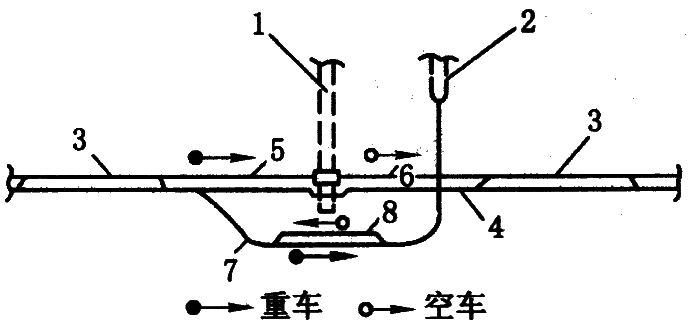

1—主井；2—副井；3—调车线；4—越行线；5—主井重车线；
6—主井空车线；7—副井重车线；8—副井空车线

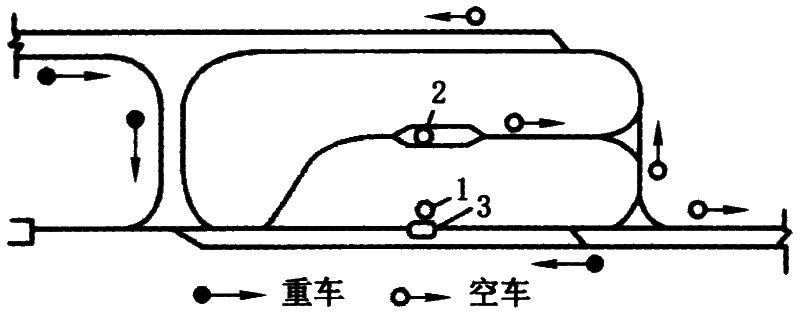

1—主井；2—副井；3—翻车机硐室

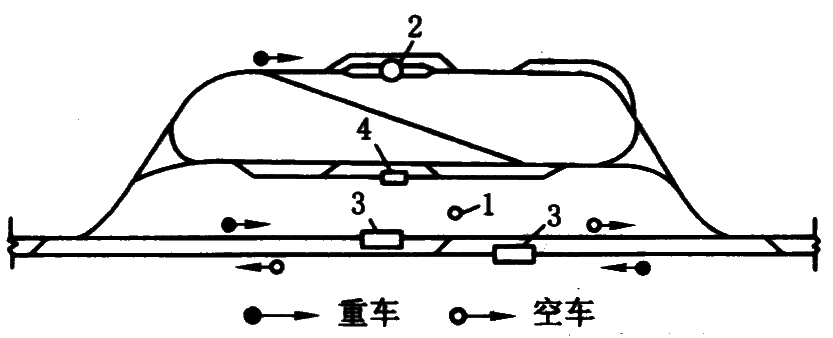

1—主井；2—副井；3—卸载站；4—翻车机硐室

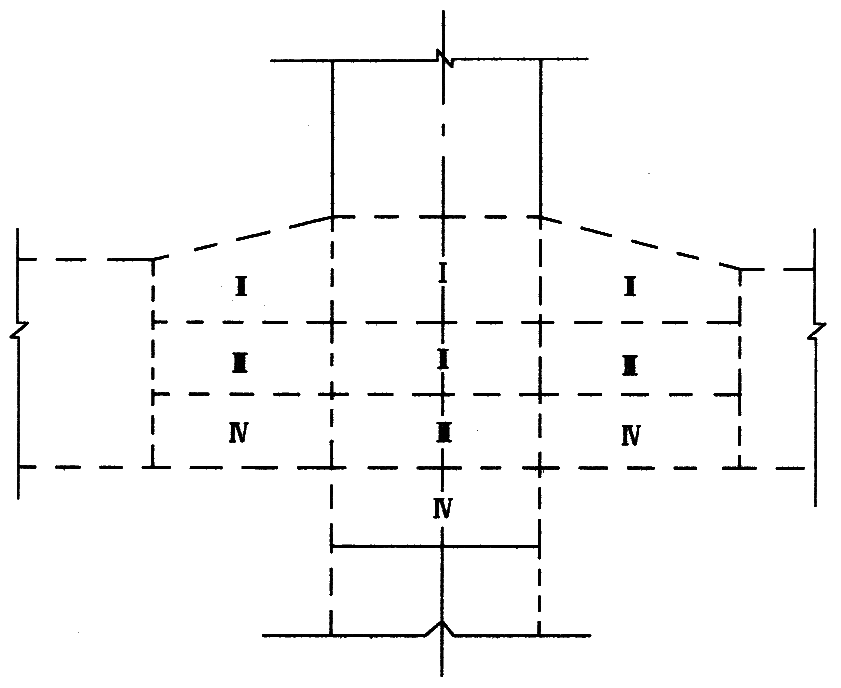

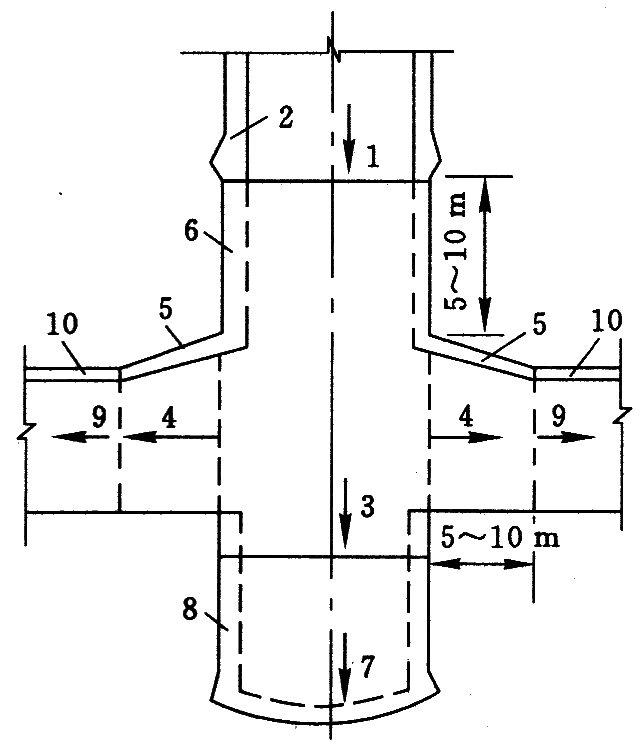

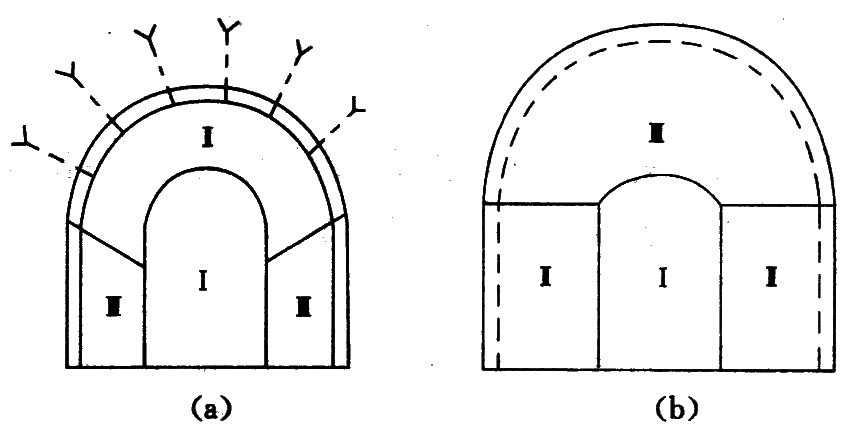

(a) 先拱后墙施工法；(b) 先墙后拱施工法

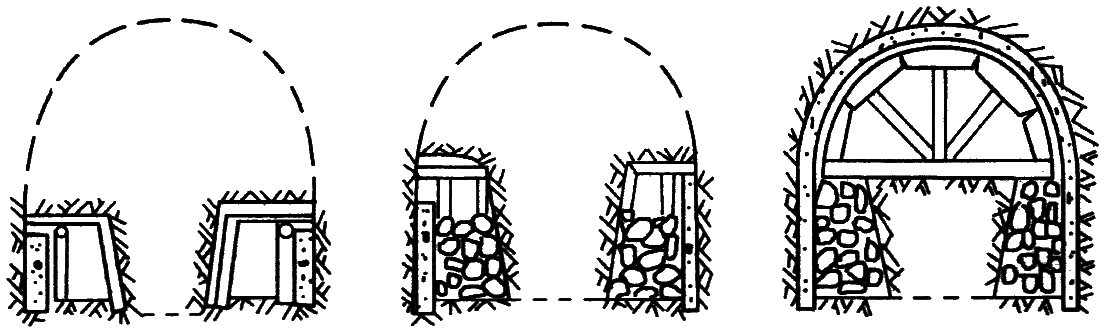

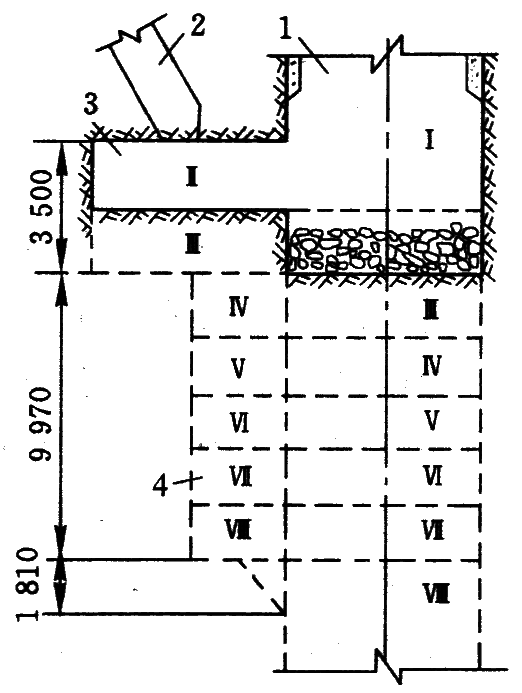

1—井筒；2—煤仓；3—上室；4—下式

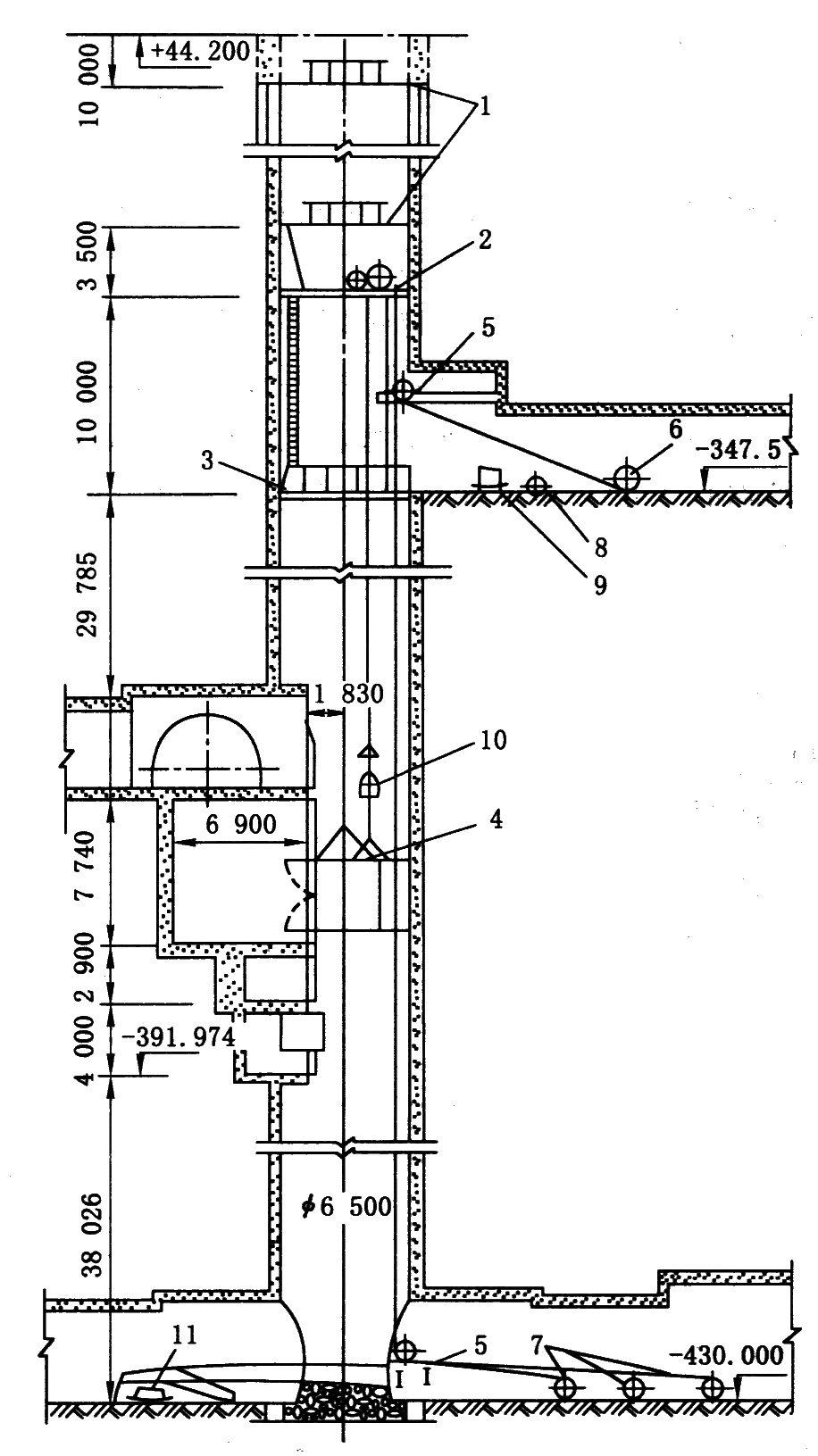

1—井口盘、井筒保护盘；2—天轮平台；3—封口盘；4—双层吊盘；5—钢丝绳导向平台；6—提升机；
7—凿井绞车；8—井盖门小绞车；9—混凝土喷射机；10—矸石吊桶；11—耙斗装载机

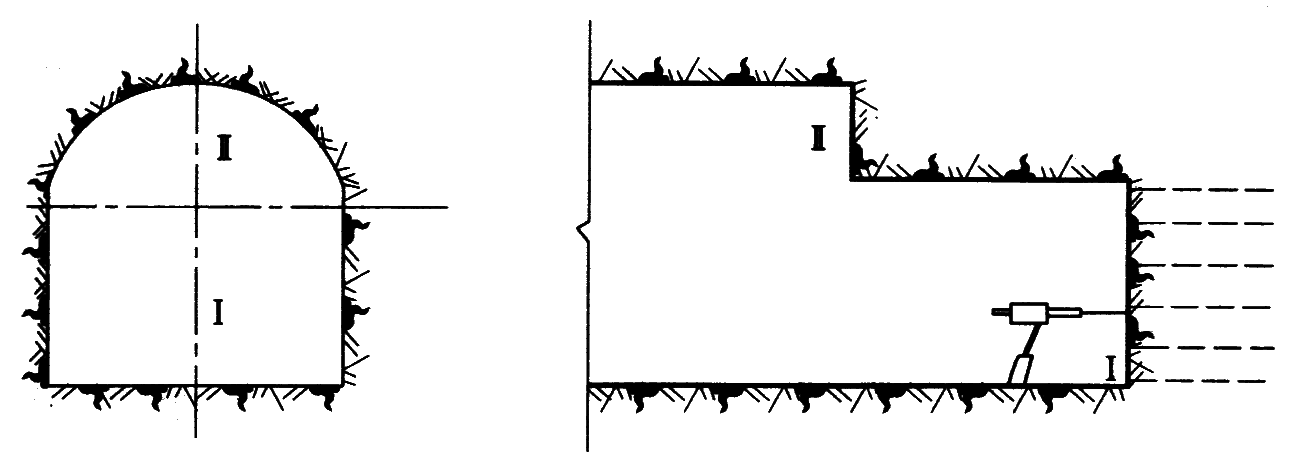

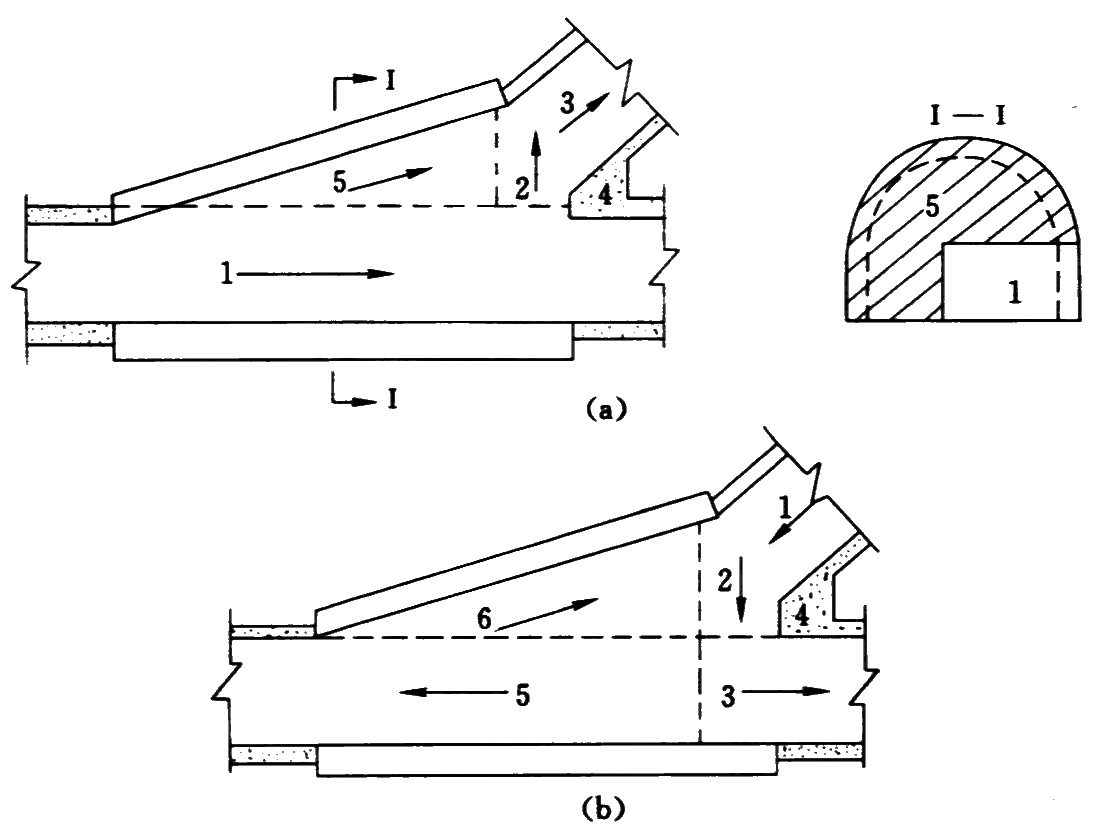

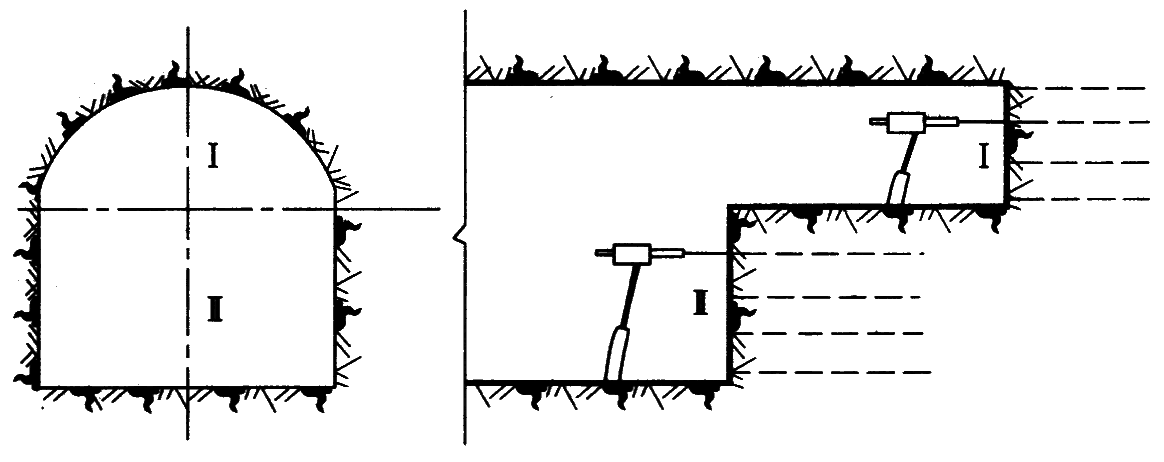

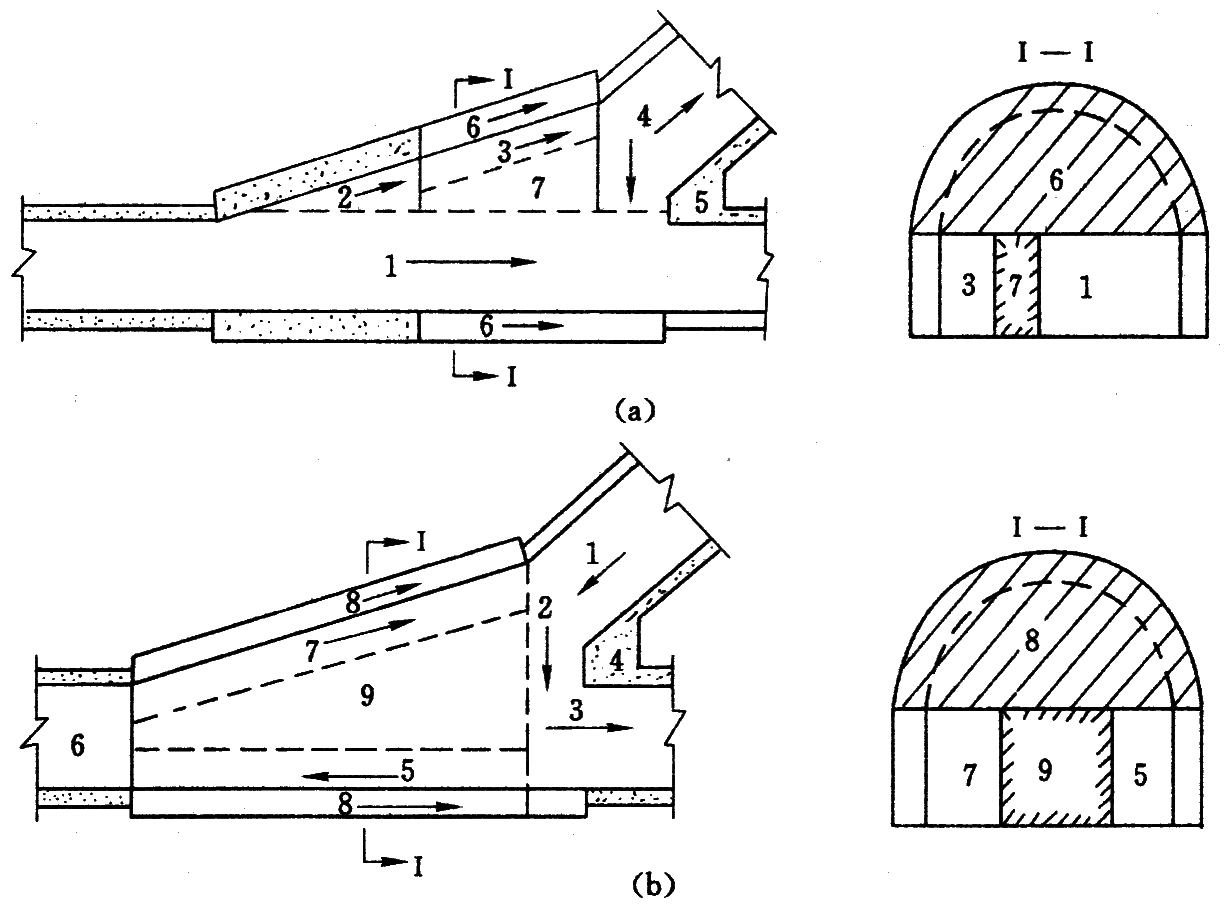

(a) 正向施工法；(b) 反向施工法

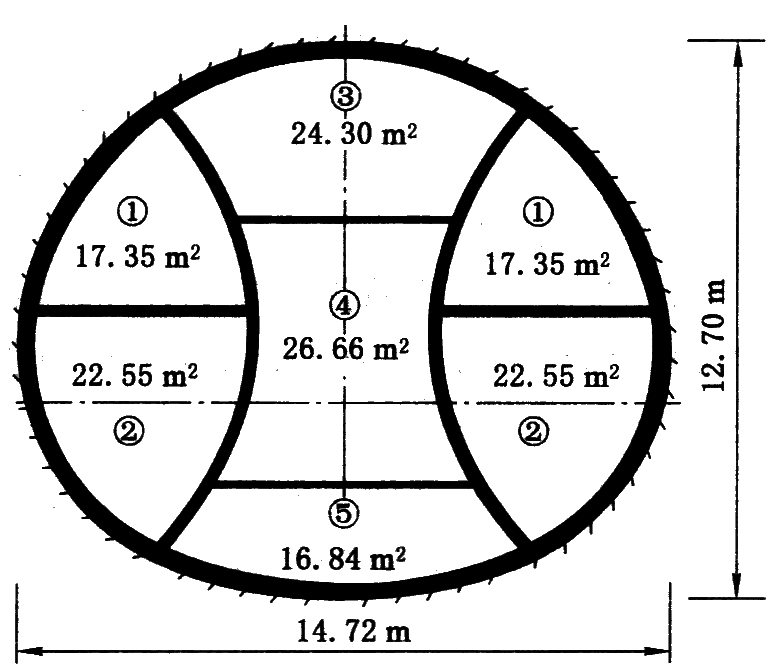

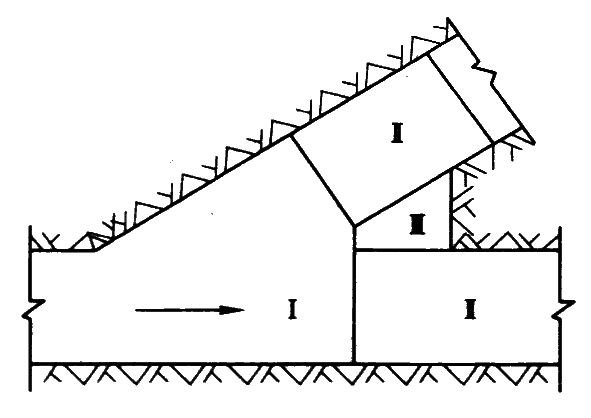

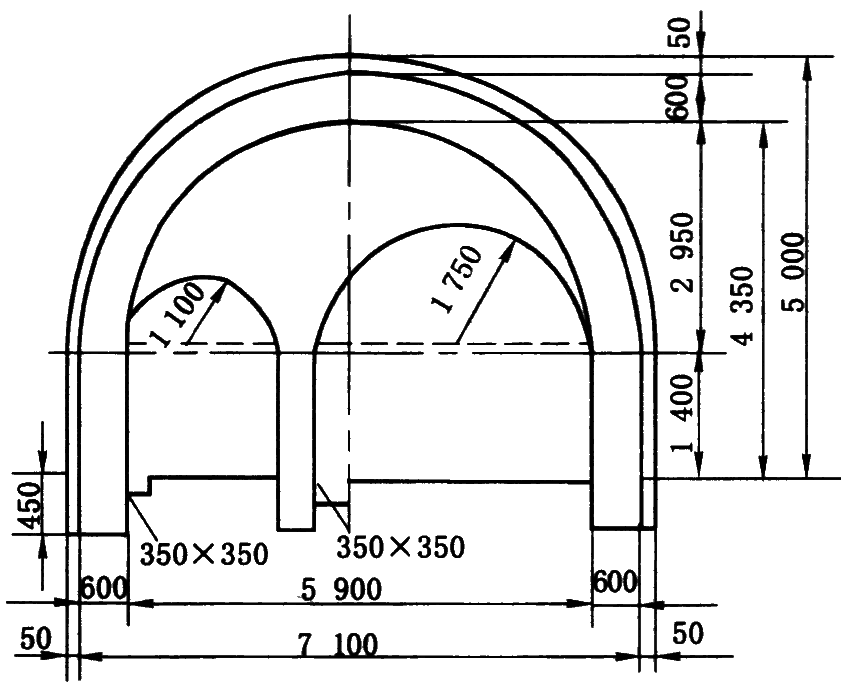

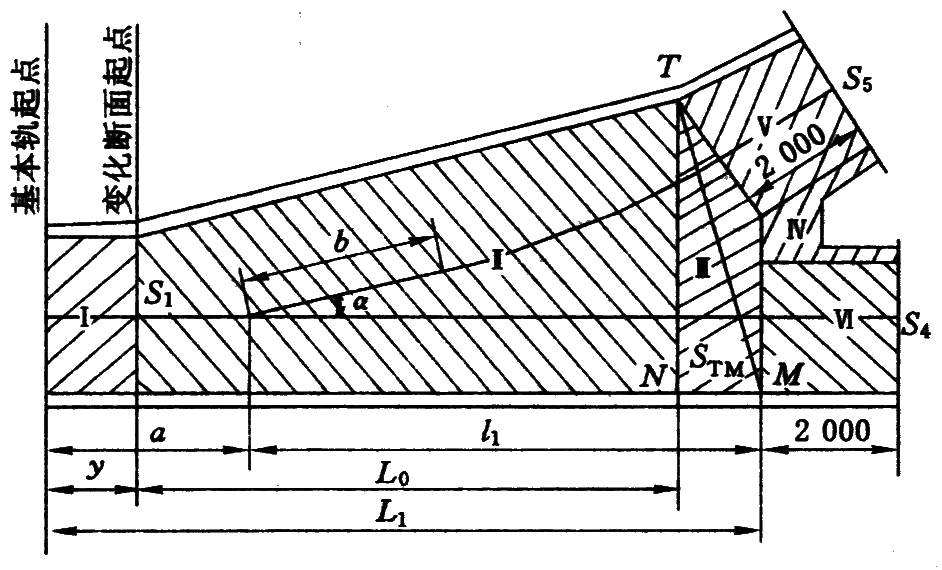

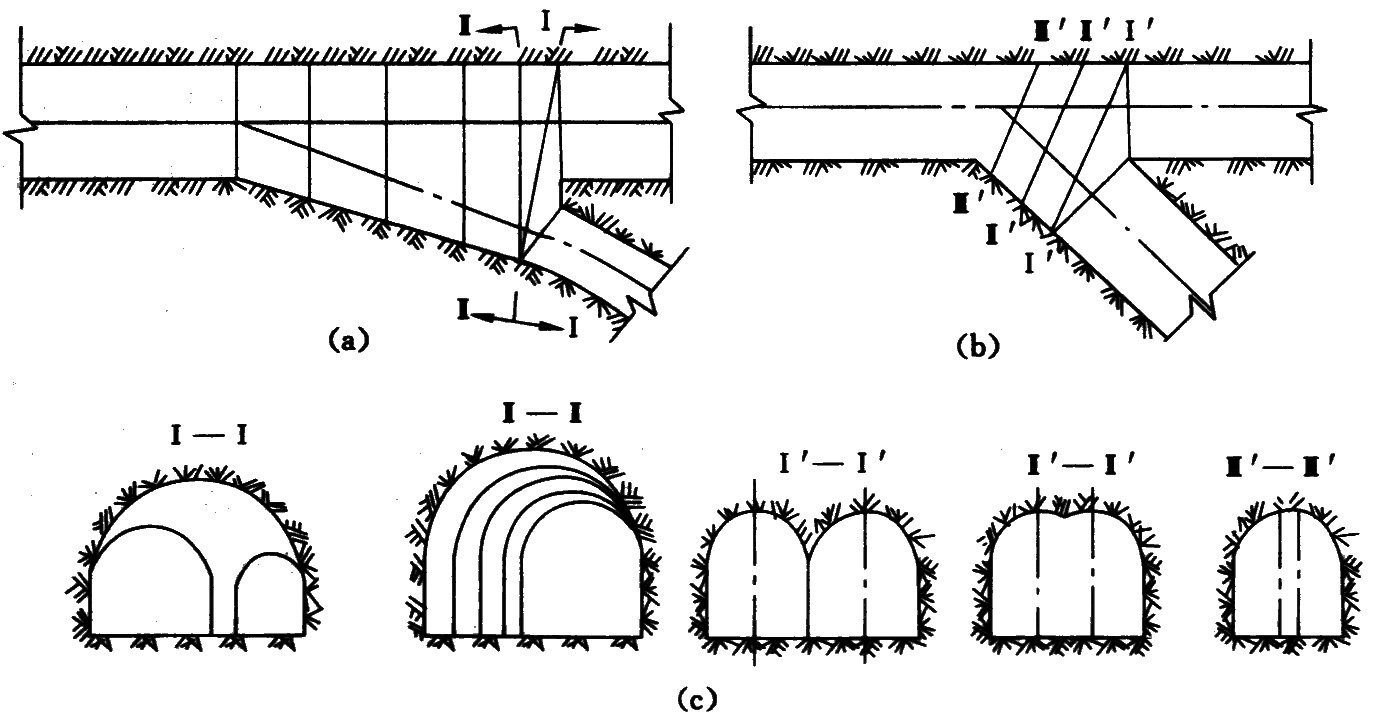

(a) 柱墙式交岔点；(b) 穿尖交岔点；(c) 断面图
(a) 正向施工法；(b) 反向施工法

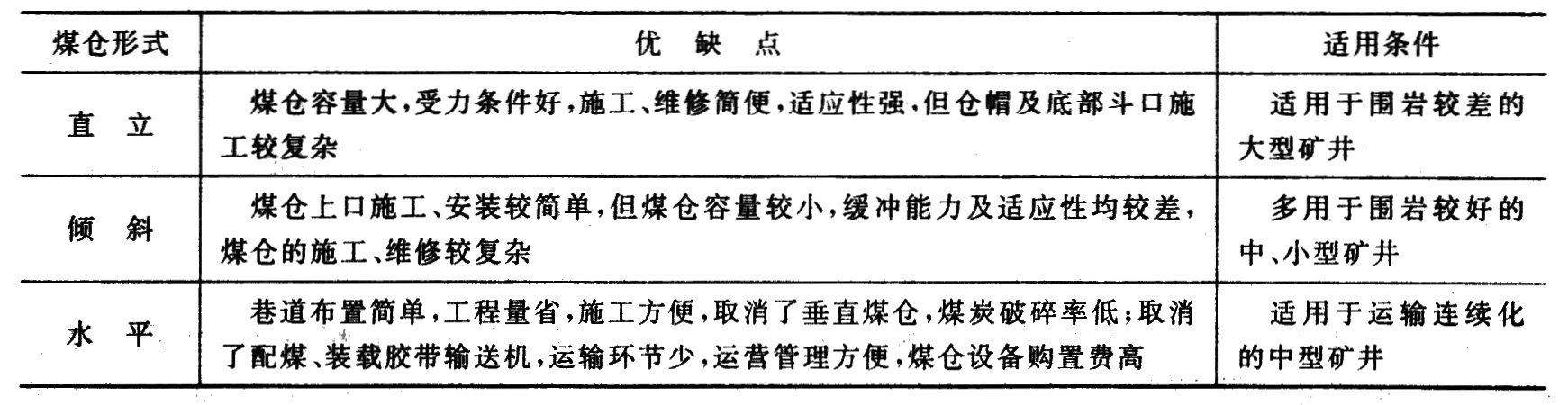

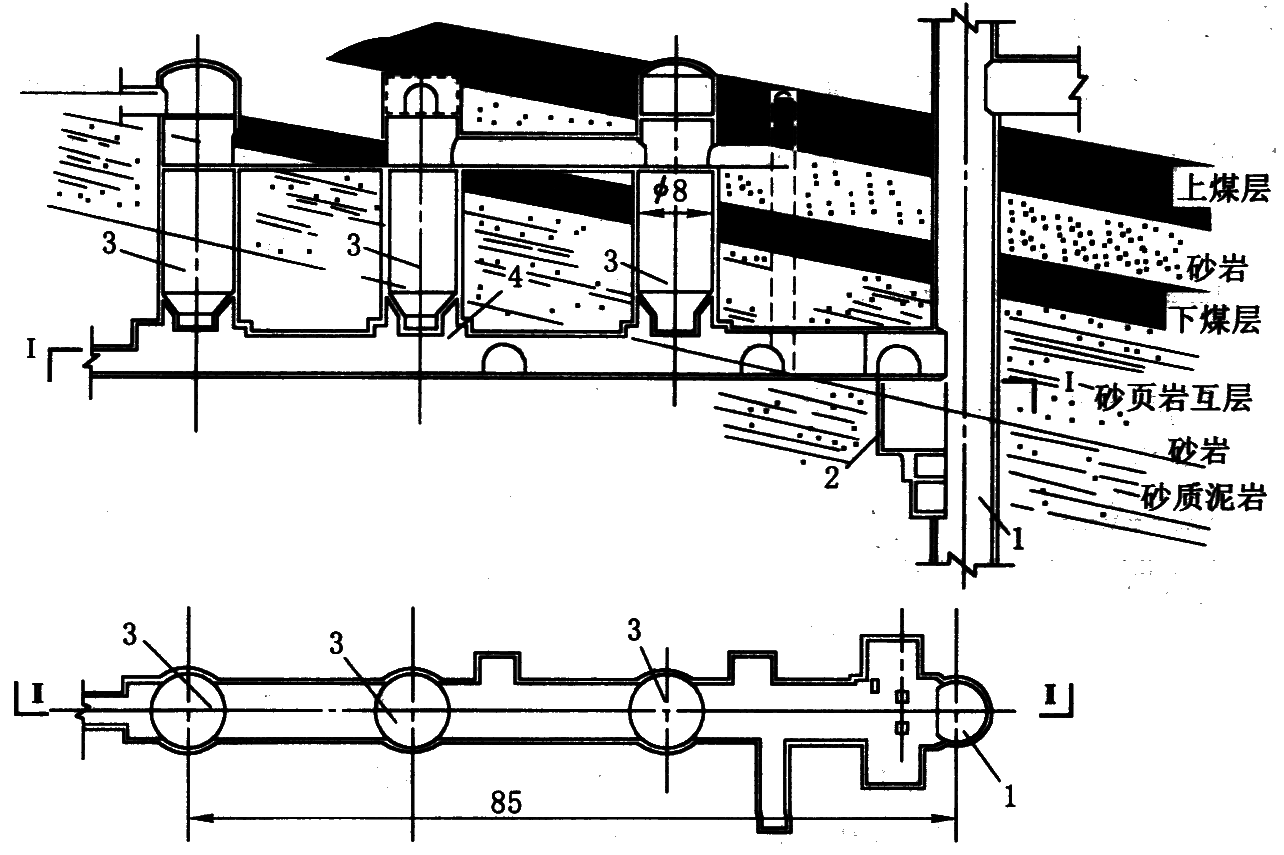

1—主井；2—箕斗装载硐室；3—立式煤仓；4—漏斗

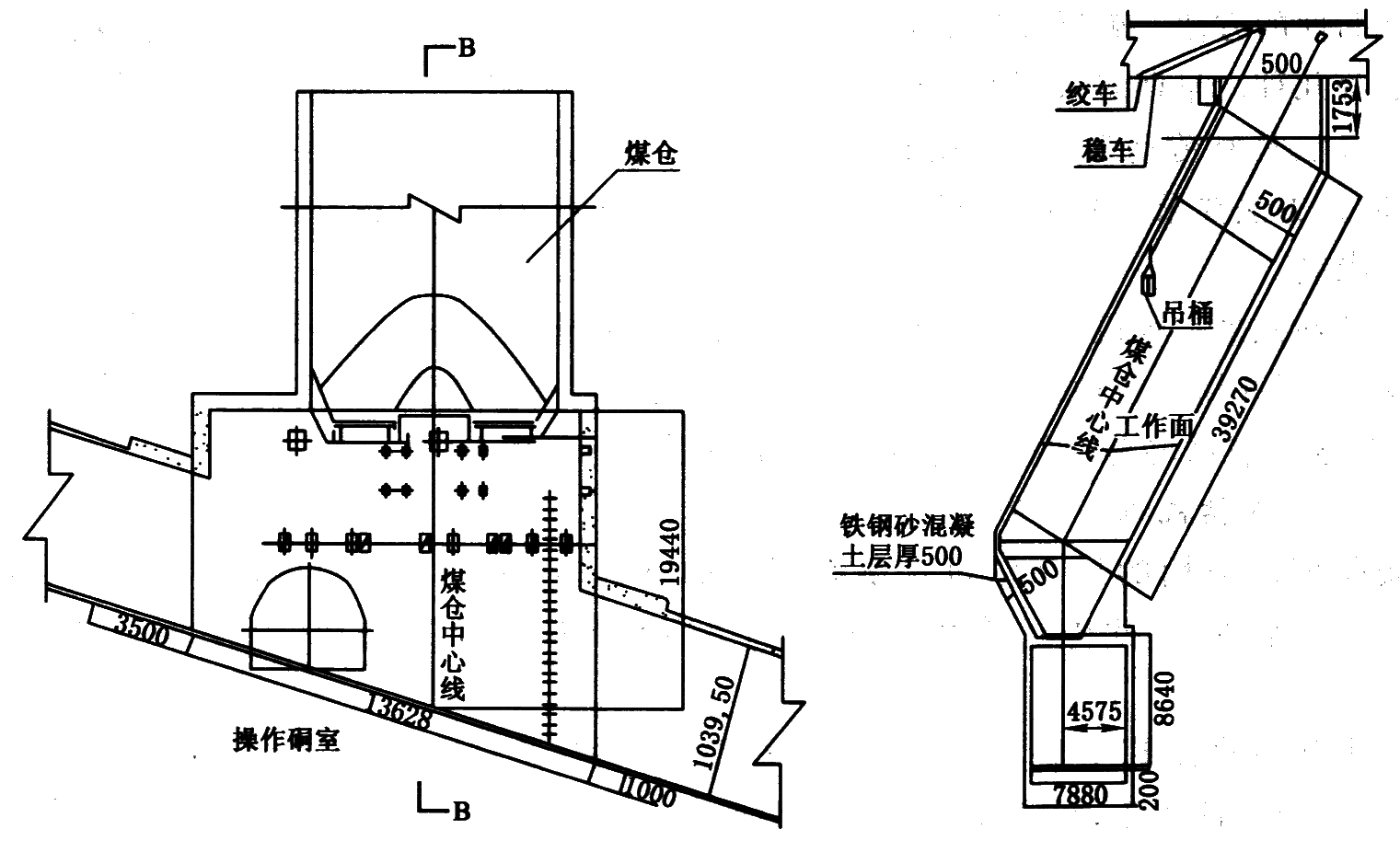

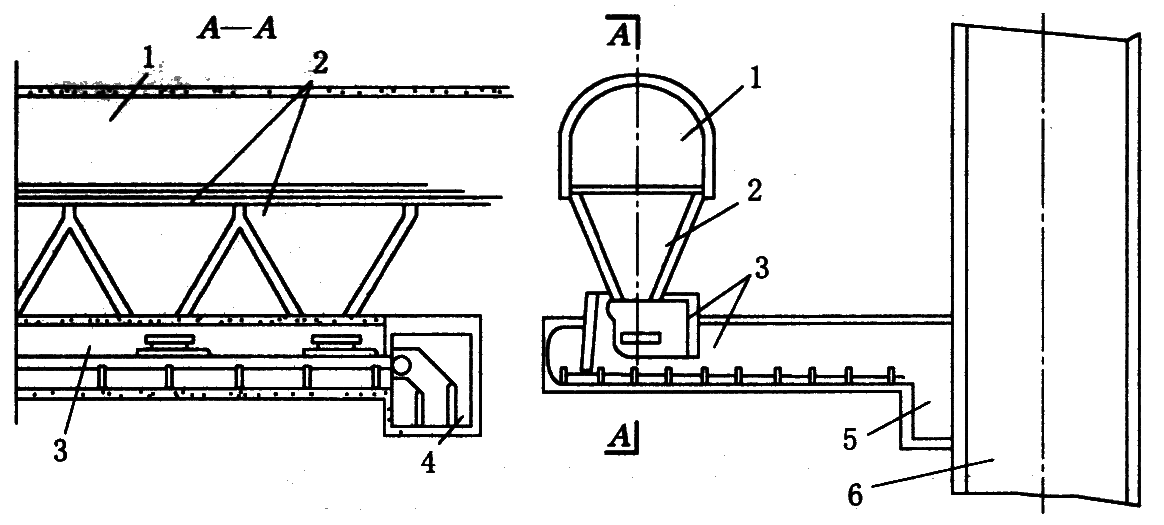

1—煤车卸载硐室；2—水平组合煤车；3—仓下平巷；
4—装载硐室和装载输送机平巷；5—装载设备硐室；6—主井井筒

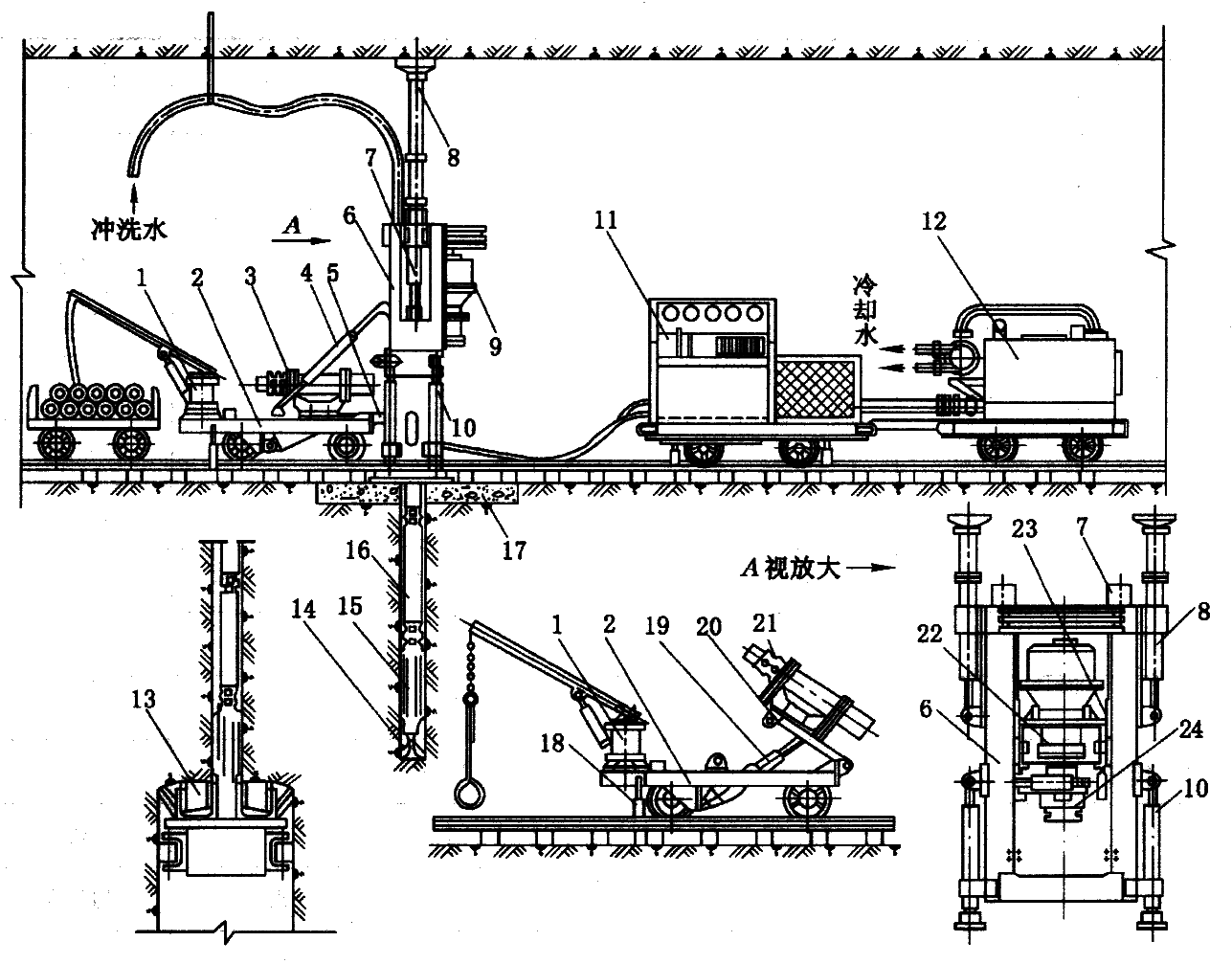

1—转盘吊；2—钻机平车；3—钻杆；4—斜拉杆；5—长销轴；6—钻机架
7—推进油缸；8—上支撑；9—液压马达；10—下支撑；11—泵车；12—油箱车；
13—扩孔钻头；14—导孔钻头；15—稳定钻杆；16—钻杆；17—混凝土基础；18—卡轨器；
19—斜撑油缸；20—翻转架；21—机械手；22—动力水龙头；23—滑轨；24—接头体

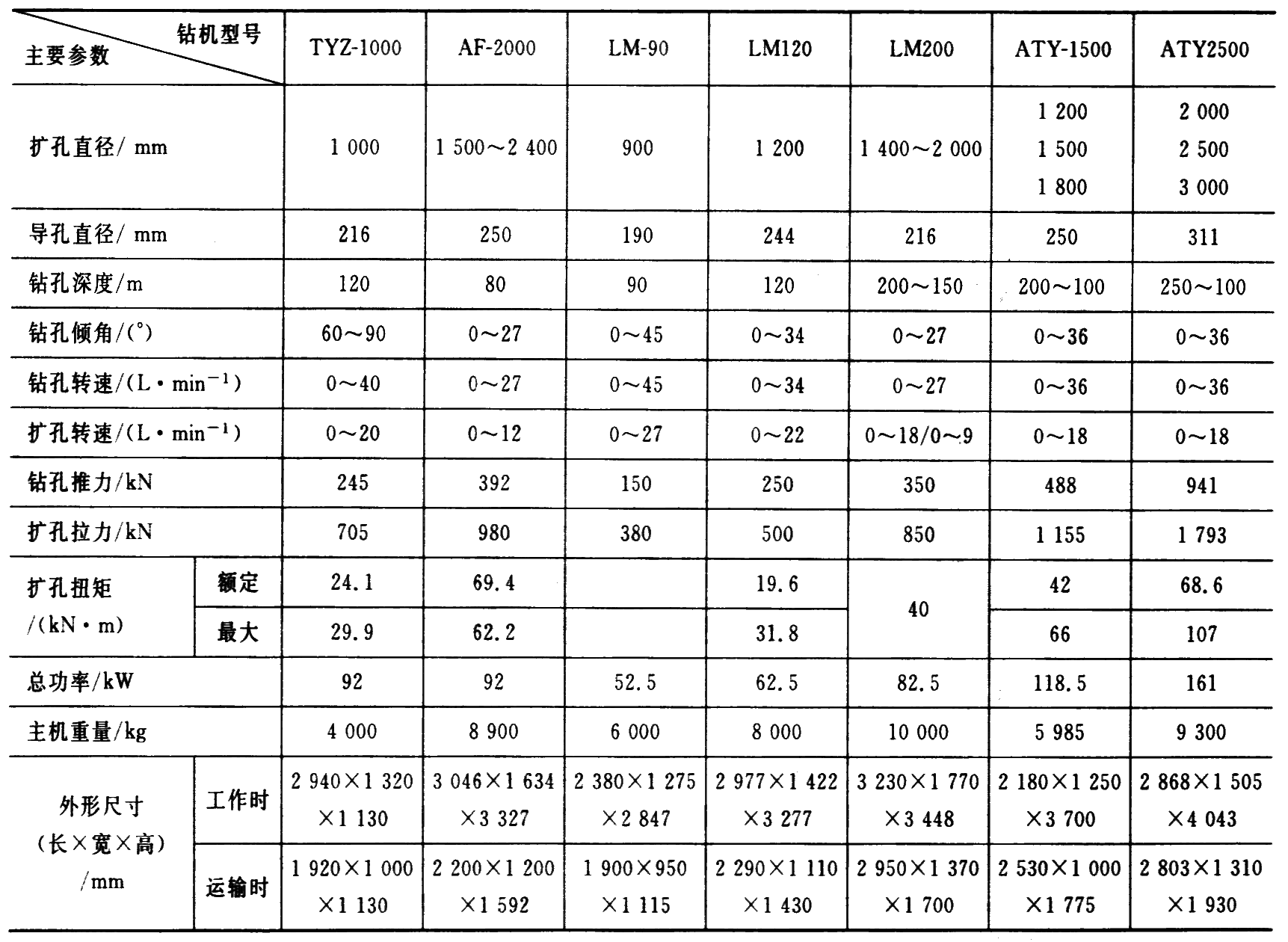

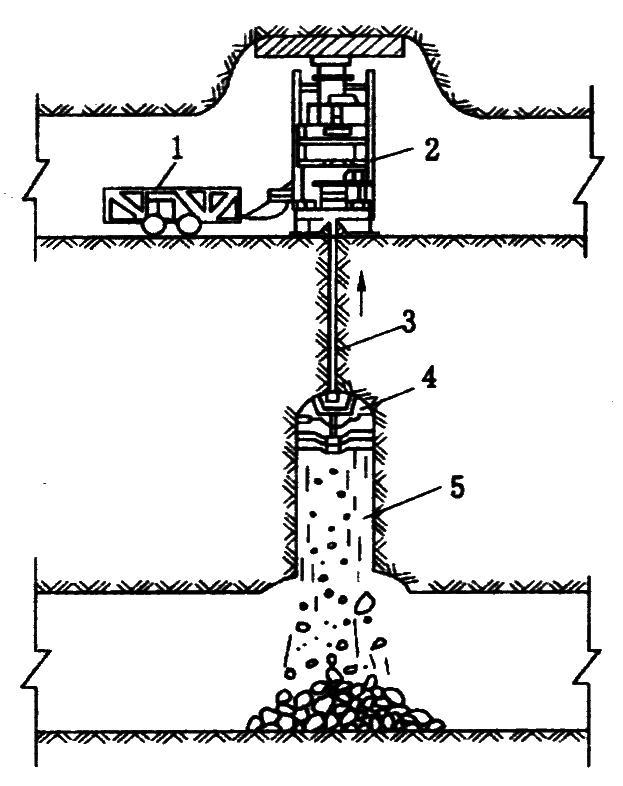

1—动力车；2—钻机；3—导向孔；4—扩孔钻头；5—反井

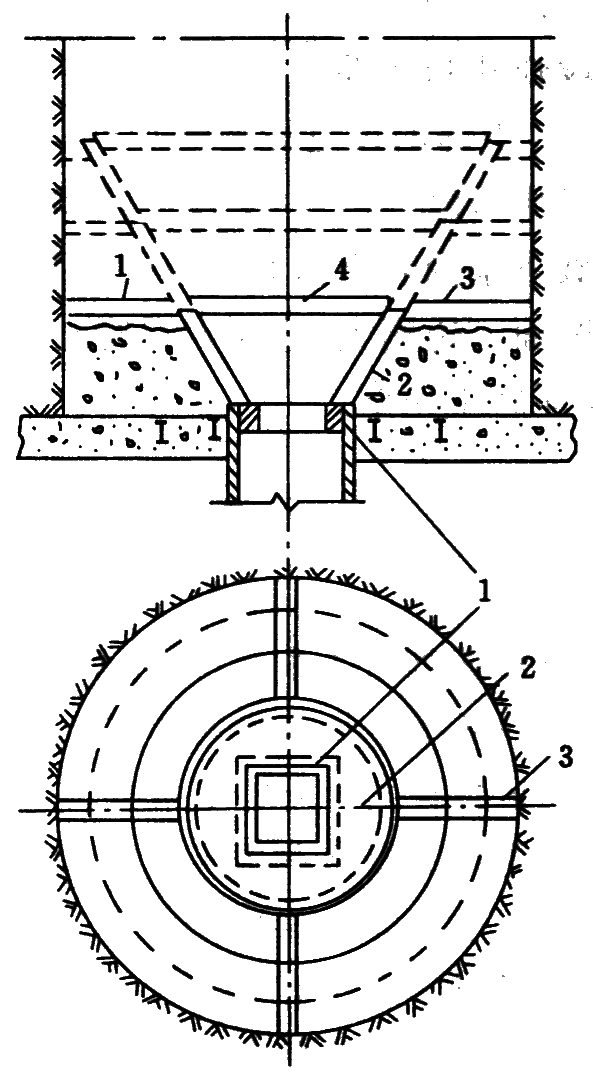

1—衬木；2—模板；3—撑木；4—碹骨

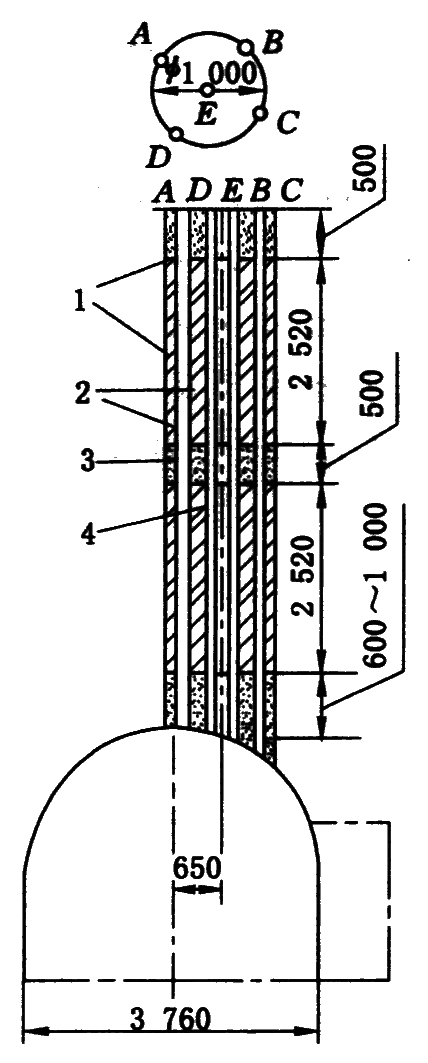

1—雷管；2—炸药；3—炮泥；4—钢弹
